产品介绍

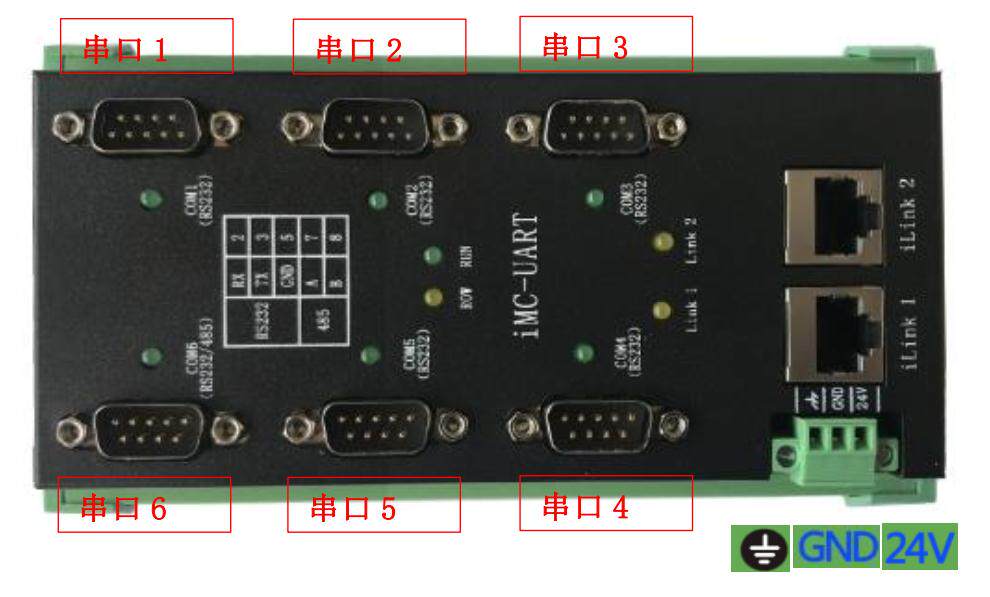

整体布局如下图所示,其中,有两个100M 高速实时以太网接口,均可
用于与计算机高速通信。采用普通网线即可(支持交叉线/直通线,串口卡网口

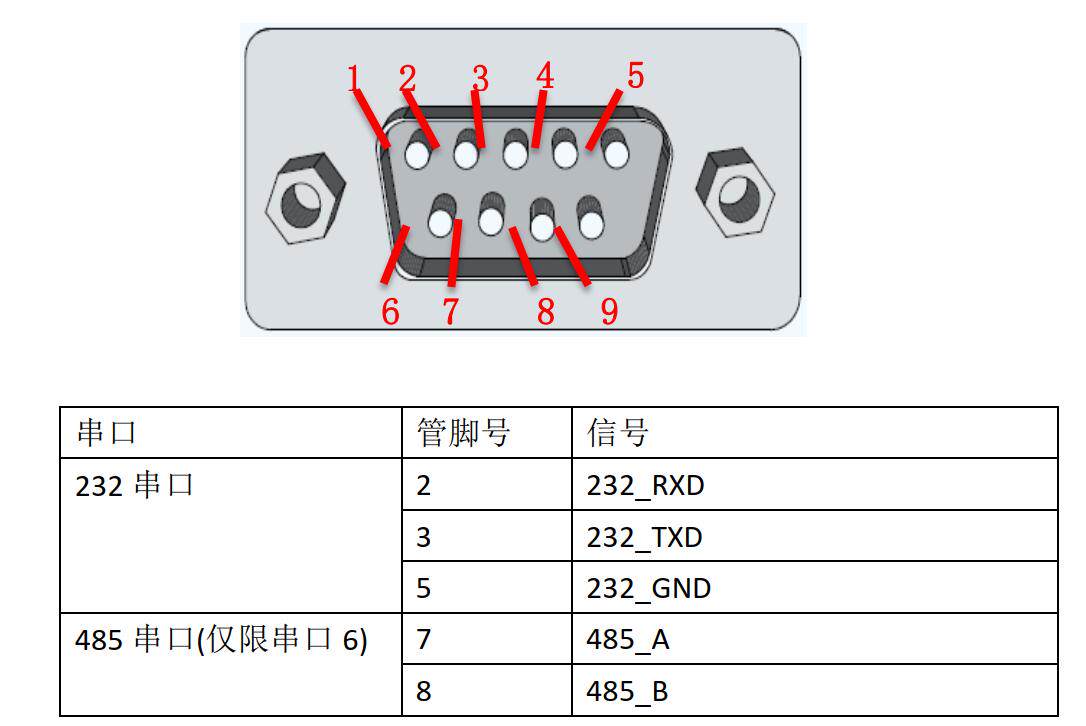

自动调整)。串口1~5 均为一样的232 串口,串口6 为232/485 串口,具体的串
口的管脚定义如表1-1 所示。

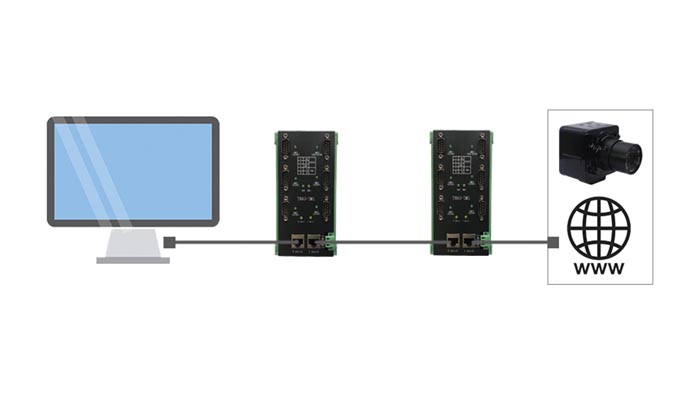

多块串口卡链接示意图


串口卡与设备接线布局


IMC6串口卡使用说明书以及相关资料(点击网址即可)www.gzyanwei.com/download/60.cshtml
