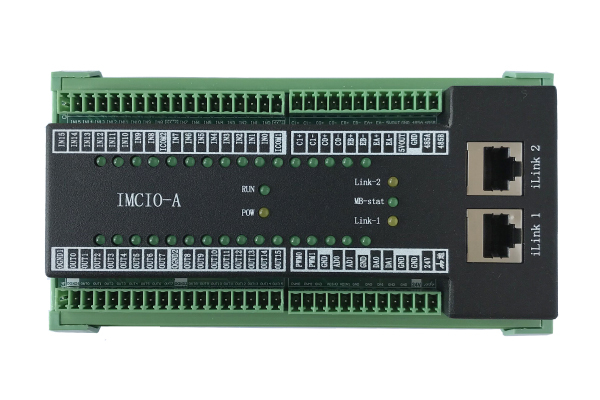

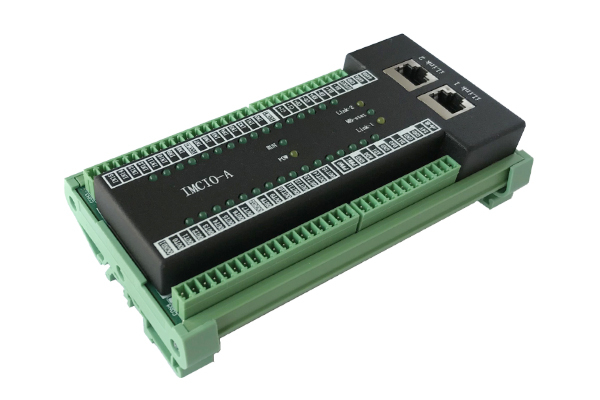

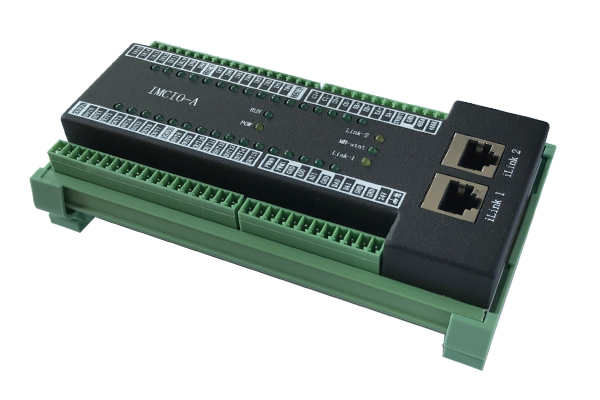

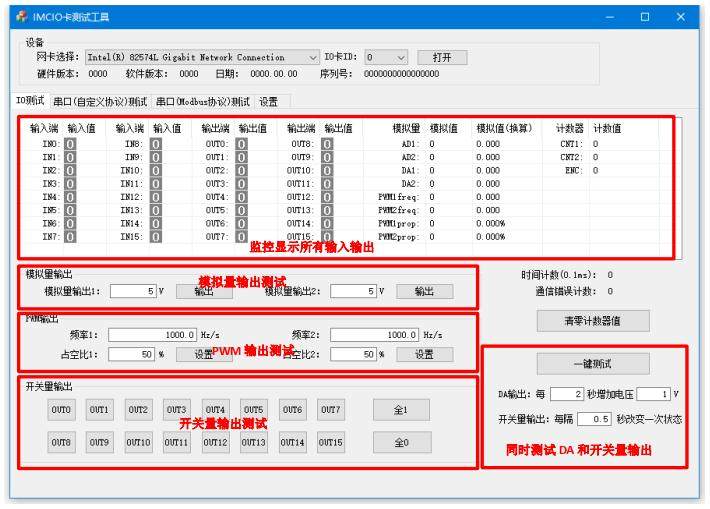

产品介绍

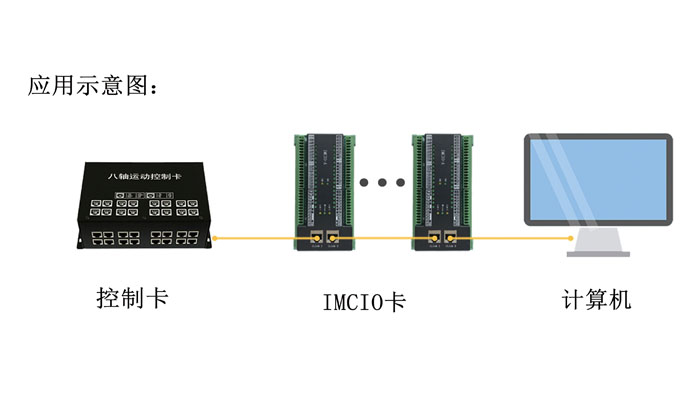

多块IMCIO卡相接接线示意图


控制卡与IMCIO卡接线示意图

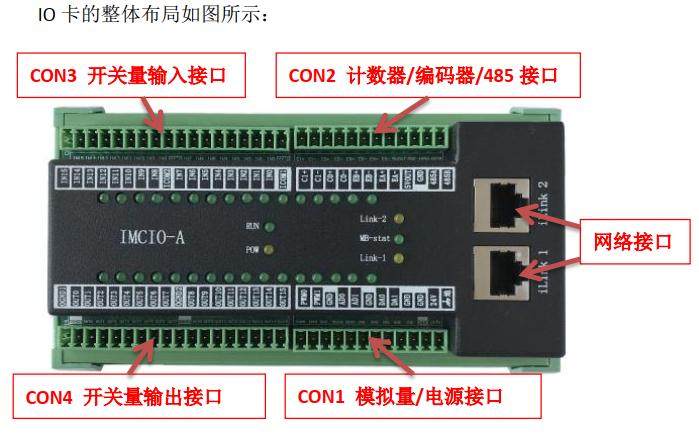

IMCIO整体布局



IMCIO硬件资源
1、2个网络接口。使用时,可其中一个接口连电脑另外的 IMCIO 卡或者控 制卡。 通过这 2个网口,可将多块 IMCIO 卡串联接到 PC 上

2、16路开关量输出。分2 组,一组OUT0 ~ OUT7 共用一个输出公共端OCOM1,另一组OUT8 ~ OUT15 共用另一个输出公共端OCOM2。

每个接口都有 1个 LED 灯显示输出是断开还闭合。每一路输出的灌入电流最大不能超过 1A ,为延长寿命,建议小于  500mA , 若使用较大功率的负载,请通过继电器或其它转接路。

3、16路开关量输入。个开关量输入接口,分 2组 ,一组 IN0 ~ IN7共用一个输入公端 共用一个输入公端 ICOM1 ,另一组  IN8 ~ IN15 共用另一个输入公端ICOM2。 ICOM1、 ICOM2接 24V 。
4、2路模拟量输入。输入电压范围是0 ~ 10V。
5、2路模拟量输出。输出电压范围是0 ~ 10V。
6、2路PWM输出。PWM 输出为 TTL 电平(5V),最大频率65K,可设置PWM 的有效电平。
7、1个编码器接口。。编码器计数的位数为32位。可用于连接电子手轮、光栅尺等外设。

8、2个计数器接口。。可设置输入的有效电平(有效边沿),并对有效输入信号进行计数(递增或递减),计数器位数32 位,频率可达4M。


9、1个485串口。支持modbus协议。

IMC-IO使用说明书以及相关资料(点击网址即可)www.gzyanwei.com/download/59.cshtml
