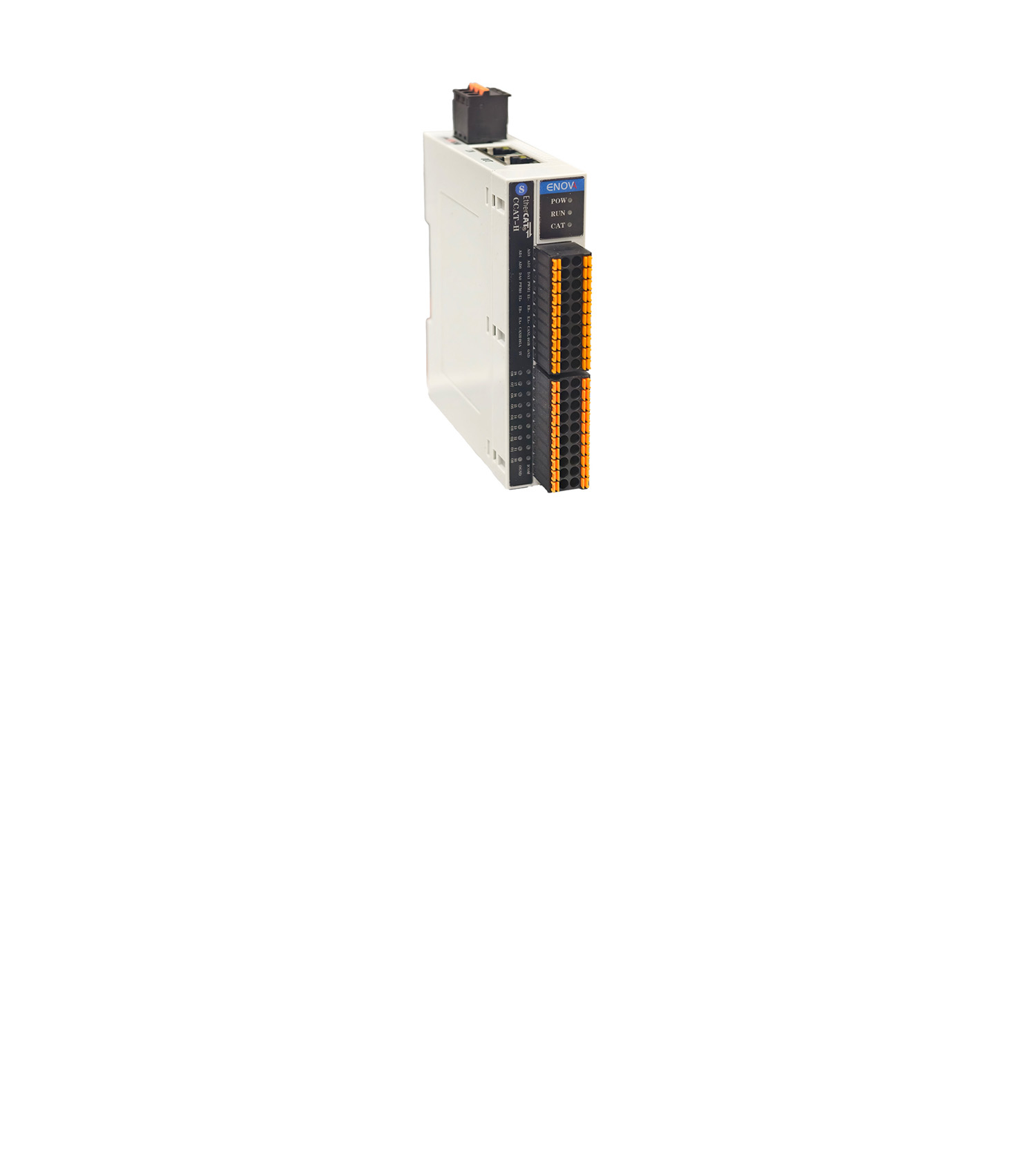

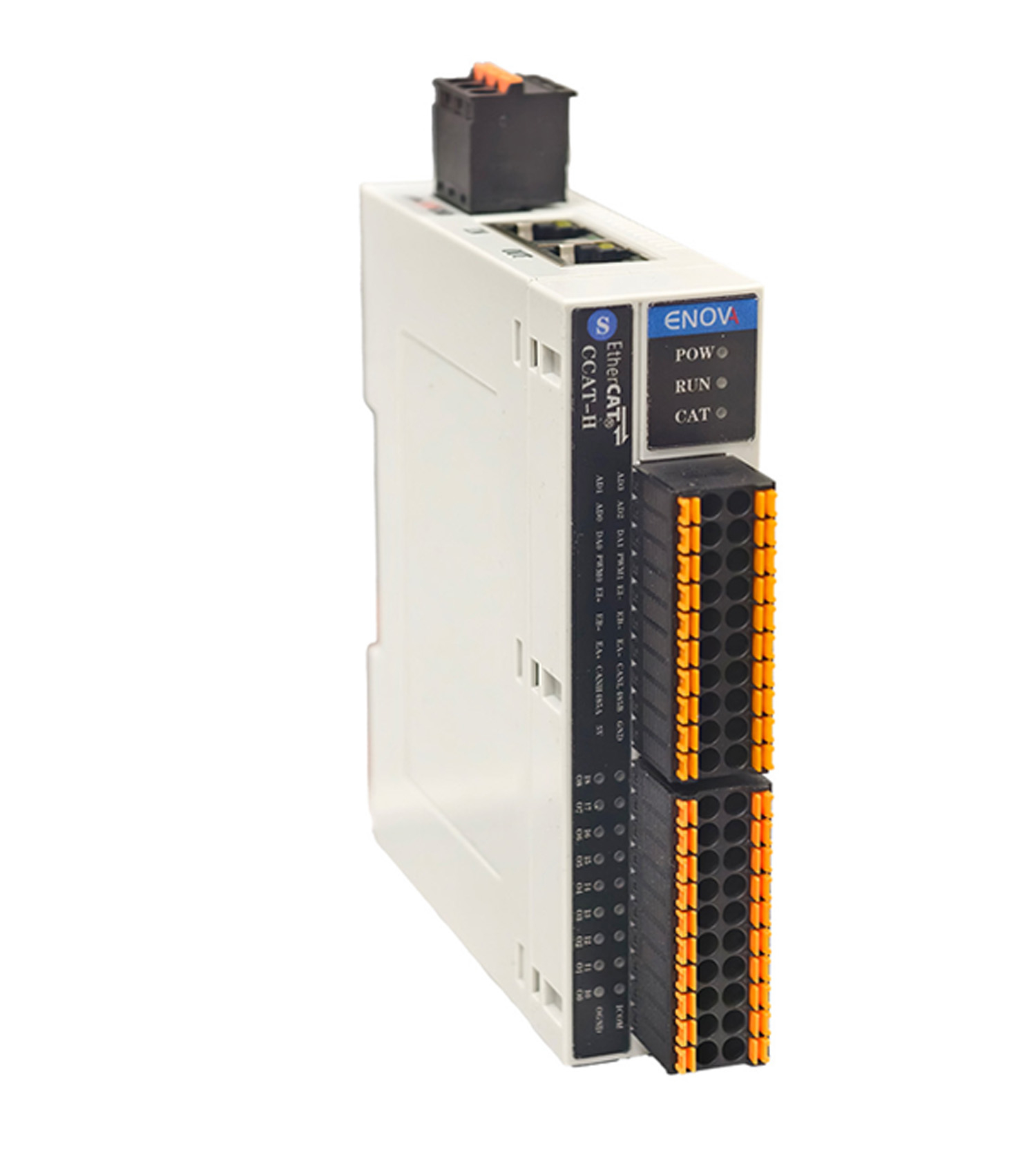

EtherCAT总线型扩展卡“CCAT-H”

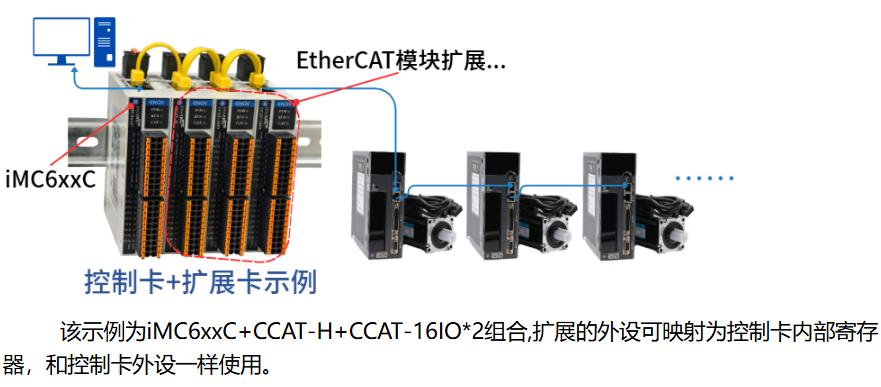

CCAT-H总线IO卡是基于EtherCAT总线通信的IO 卡。EtherCat 主站通过网口（IN）与 IO 卡通信， 网口（OUT）可与其他 EtherCAT 从站设备连接。

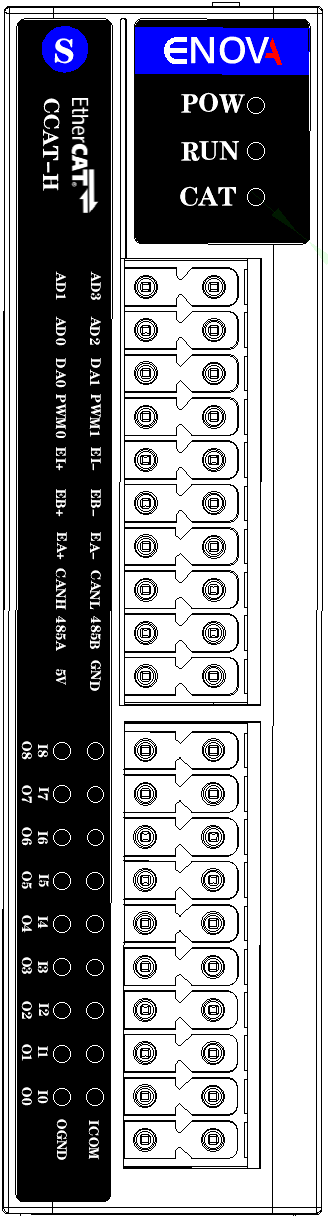

硬件资源
AD0~AD3：4路模拟量输入
DA0~DA1：2路模拟量输出
PWM0~ PWM1：2路PWM输出/5V电平输出
EI+、EI-：辅编码器的索引（Z相）输入/开关计数器输入/5V高速开关量输入
EB+、EB-：辅编码器的B相输入/5V高速开关量输入
EA+、EA-：辅编码器的A相输入/5V高速开关量输入
CANL、CANH：CAN总线
485A、485B：485总线
I0~I8：开关量输入，兼容NPN或PNP类型
ICOM：I0~I8的公共端
O0~O8：开关量输出
OGND：O0~O8的公共端
